電子產品
Parylene能在0.2微米厚時就完全沒有針孔，5微米厚就能耐1000V以上直流擊穿電壓，同時又是摩擦系數很低的一種自潤滑材料，化學惰性和阻隔性能優異。

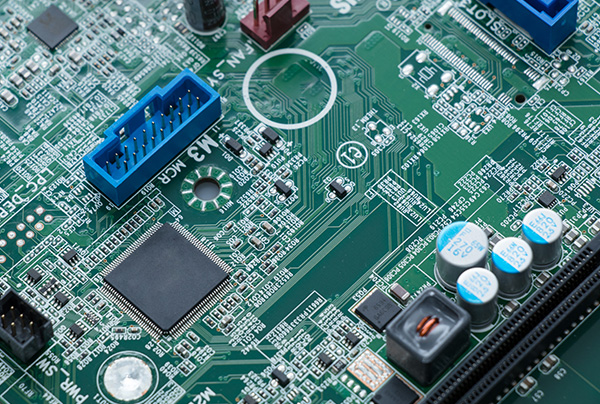

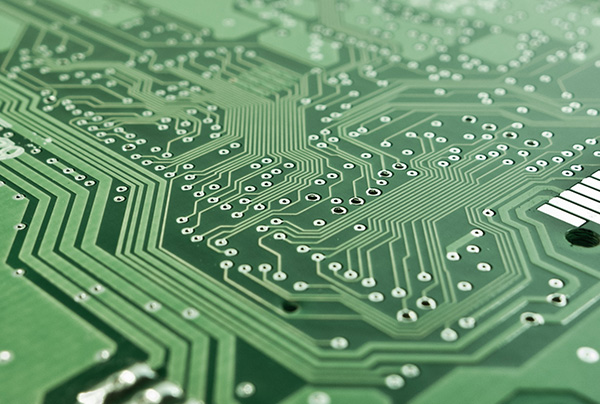

在各種電子印刷線路板表面的優良防護涂層是Parylene最主要的用途之一，Parylene也是目前在PCB板上效果最好的防護涂層，它不僅防潮濕，霉菌，鹽霧對電路的腐蝕，且有效避免導線之間爬電，擊穿現象的發生。
Parylene是惡劣環境下線路板表面最佳保護涂層，列入美軍標MIL-I-46058C， 滲入芯片與基板間的微細間隙（甚至達10m），提供完整的保護，固定加工中遺留的金屬屑和焊粒，避免了顆粒對電路的潛在影響， 尤其是航天或軍事等維修困難的場合。
Parylene對傳感器的保護除了絕緣防護外，更是用作惡劣環境防護材料。 Parylene的超薄特性，可以在不改變傳感器件的外觀、尺寸、彈性、重量，同時為傳感器提供良好的防護。用Parylene防護的傳感器包括汽車傳感器、腐蝕環境用傳感器、生物醫學用傳感器、聲學傳感器等。
